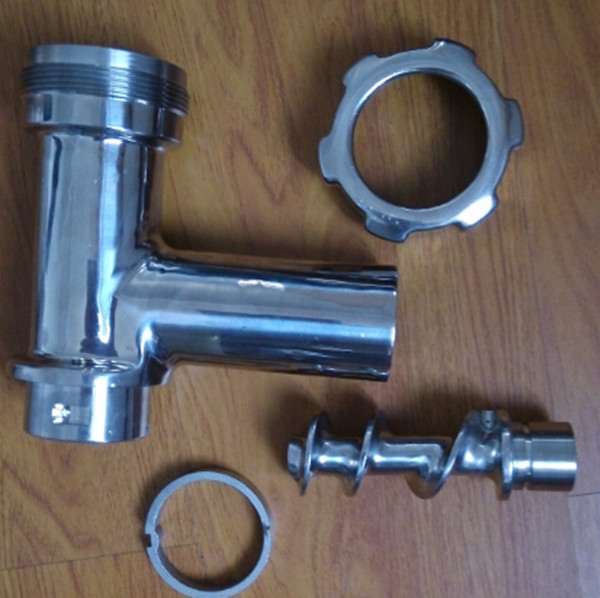

熔模鑄造又可叫硅溶膠精密鑄造，最大的優(yōu)點(diǎn)就是鑄件有著很高的尺寸精度和表面光潔度，可減少機(jī)械加工，只是在零件上要求較高的部位留少許加工余量即可，甚至某些鑄件只留打磨、拋光余量，不必機(jī)械加工即可使用。下文是對(duì)不銹鋼精密鑄造行業(yè)加工工藝特點(diǎn)分析。

　　不銹鋼精密鑄造的機(jī)械性能比鑄鐵高，但其鑄造性能卻比鑄鐵差，屬于稱熔模精密鑄造或精密鑄造。其熔點(diǎn)較高，鋼液易氧化、鋼水的流動(dòng)性差、收縮大，不銹鋼精密鑄造不僅適用于各種類型、各種合金的鑄造。

　　不銹鋼精密鑄造的加工工藝特點(diǎn)：

　　1、由于不銹鋼精密鑄造的收縮大大超過(guò)鑄鐵，為防止鑄件出現(xiàn)縮孔、縮松缺陷，在鑄造工藝上大都采用冒口和、冷鐵和補(bǔ)貼等措施，以實(shí)現(xiàn)順序凝固。

　　為防止不銹鋼鑄件產(chǎn)生縮孔、縮松、氣孔和裂紋缺陷，應(yīng)使其壁厚均勻、避免尖角和直角結(jié)構(gòu)、在鑄型用型砂中加鋸末、在型芯中加焦炭、以及采用空心型芯和油砂芯等來(lái)改善砂型或型芯的退讓性和透氣性。

　　2、由于鋼液的流動(dòng)性差，為防止鑄鋼件產(chǎn)生冷隔和澆不足，鑄鋼件的壁厚不能小于8mm;采用干鑄型或熱鑄型;適當(dāng)提高澆注溫度，一般為 1520°～1600℃，因?yàn)闈沧囟雀撸撍倪^(guò)熱度大、保持液態(tài)的時(shí)間長(zhǎng)，流動(dòng)性可得到改善。但是澆溫過(guò)高，會(huì)引起晶粒粗大、熱裂、氣孔和粘砂等缺陷。因此一般小型、薄壁及形狀復(fù)雜的精密鑄造件，其澆注溫度約為鋼的熔點(diǎn)溫度+150℃;澆注系統(tǒng)的結(jié)構(gòu)力求簡(jiǎn)單、且截面尺寸比鑄鐵的大;大型、厚壁鑄件的澆注溫度比其熔點(diǎn)高出100℃左右。

    3、硅溶膠精密鑄造目前有中溫蠟鑄造和低溫蠟鑄造2種澆鑄工藝，低溫蠟澆鑄工藝成型的鑄件性能更加穩(wěn)定，尺寸更好、表面光潔度更高。
